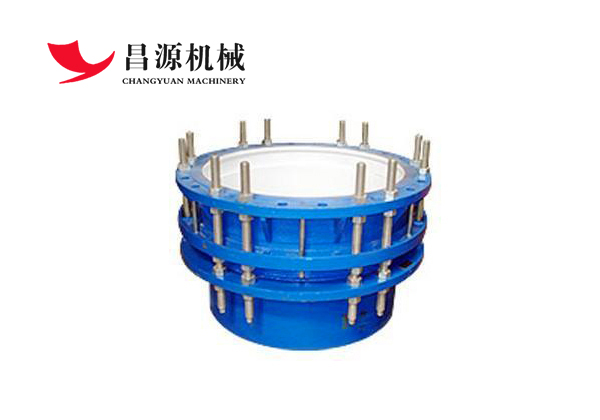

法蘭傳力伸縮節包括帶有法蘭聯結端的外伸縮套筒、內伸縮管，特征是：外伸縮套筒與內伸縮管之間設置有環形密封圈，并通過帶有法蘭的壓蓋及螺母固緊，其環形密封圈的截面為梯形結構；外伸縮套筒、壓蓋與梯形密封圈的壓緊配合面均為斜面結構；限位螺栓穿過各法蘭上的通孔直接與外管道結合，并通過相應的螺母固緊。雙法蘭傳力伸縮節采用梯形密封圈，且外伸縮套筒、壓蓋與密封圈的配合接觸面均加工成相應的斜面，可根據介質壓力的不同通過壓緊螺栓做適當調整，改善了伸縮管道接頭的使用效果。雙法蘭傳力伸縮節特點是：既能保證良好的密封效果，又能及時調整密封狀況，拆卸方便，且能較好補償管線在一定范圍內的位移量；還可將軸向力傳遞給整個管道，對泵、閥門等起到保護作用。

法蘭傳力接頭安裝簡要說明：
    傳力接頭伸縮節適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
傳力接頭分類有：單發蘭傳力接頭、雙法蘭傳力接頭、可拆式雙法蘭傳力接頭。

【產品規格】：【DN32mm-DN4000mm】

【產品壓力】：0.6-2.5MPa

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

雙法蘭傳力式伸縮節優點解析

雙法蘭傳力式伸縮節主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力，管道松套連接特別適用于有振動或有一定斜度及拐彎的管路中的連

接。它能防止管道因超量位移導致補償接頭的泄漏和損壞。

法蘭松套傳力接頭 分為三種：

1.雙法蘭傳力接頭 VSSJAF 簡稱C2F ,

2.單法蘭傳力接頭 VSSJAFG 簡稱CF,

3.可拆式雙法蘭傳力接頭 VSSJAFC 簡稱CC2F

從型號上講：雙法蘭傳力式伸縮節是VSSJA-2，簡稱B2F；雙法蘭傳力接頭是VSSJAF,簡稱C2F

從功能上講：傳力式伸縮節是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

優點：伸縮量大，安裝方便快捷。

特點：適用于兩端法蘭連接的管道上面 雙法蘭傳力接頭能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，減少軸向推力對管道及管道設備的損壞。
